Napájecí distributor: G-8

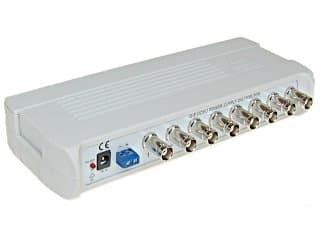

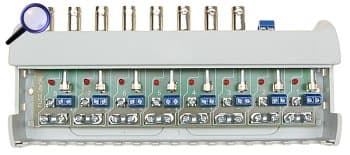

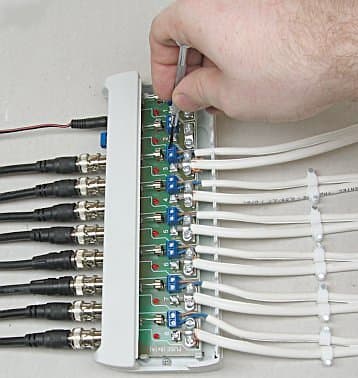

G-8 je pasivní zařízení pro spojení 8 YAP kabelů (koax+napájení) s distibuovaným napájením k několika CCTV kamerám. Z jedné strany jsou konektory BNC pro spojení s DVR a z druhé strany jsou svorky pro spojení YAP kabelu (koax+napájení) s kamerami. Každý z výstupů je chráněný pojistkou (LED diody ukážou přítomnost elektrického napětí- nesvítící LED dioda znamená selhání obvodu). Výhoda jednotlivých ochran pro každou kameru je nepřetržitý provoz systému v případě úmyslného zkratování napájecího obvodu kamery. G-8 je vybaven dvěma možnostmi napájení (2.1/5.5 zásuvka/kabelová svorka), které jsou zapojeny paralelně.To je bezvýznamný, který ze dvou přípojek bude použitý - může být použitý 2.1/5.5 DC konektor (E3510), nebo odizolované dráty. Toto řešení dovoluje spojit sériově zapojené distributory G-8 - např. napájení DC zapojit do zásuvky prvního zařízení, vývody ze svorky + a - kabelem s konektorem 2.1 do zásuvky druhého. Zařízení je připravený pro přímé spojení napájení (přes s 2.1/5.5mm konektor) s YAP - 75 M6500, M6501, YAR - 75 M5995, M5997 kabely. Spojení vytvořené přes G-8 poskytuje použití normálních koaxiálních kabelů mezi distributorem a DVR. Zatím co YAP kabely jsou použity jen ke spojení kamer s distributorem. V případě selhání (obvykle kvůli mechanickým důvodům) bude snazší, aby byli vyměněny normální kabely mezi distributorem a DVR. Název: Napájecí disributor: G-8 Kód: M1790 Počet video vst./výst: 8 Počet výstupů napájení: 8 Počet vstupů napájení: 2 Napájení: DC 0-24V (typicky 12V) Max. proud napájení(vstup): 8 A Max. proud jednoho výstupu: 1 A Typ vstupu videa: 8 x svorka pro kabelovou žilu a oplétané stínění Typ výstupu videa: 8 x BNC konektor Typ pojistek: 1A/250V. 5/20mm,zpoždění Typ napájení vstupu: 2.1/5.5mm zásuvka/ kabelové svorky Typ napájení výstupu: Kabelové svorky Pracovní teplota/vlhkost: -50oC ... +55oC / <95% Rozměry (V x H x D): 213x36x93 mm Váha: 0.29 kg
